1. ? 概述
ZSFZ系列濕式報警閥是一種只允許壓力水單向流入系統并在規定壓力、流量下驅動報警的一種單向閥門。主要應用于自動噴水滅火濕式系統，用來實現報警和啟動消防水泵。
ZSJZ系列水流指示器是濕式系統中用來將管網內的水流動信號轉換為電信號輸出，傳至模塊或控制中心，顯示火災位置，實現區域報警的一種報警裝置。
產品執行標準：
GB5135.2《自動噴水滅火系統 第2部分：濕式報警閥、延遲器、水力警鈴》。
GB5135.7《自動噴水滅火系統 第7部分 水流指示器》。
?
2. ? 應用范圍
產品主要應用于自動噴水滅火濕式系統。常見應用場所有：工業及一般燃燒物資倉庫、賓館、商場、醫院、劇院、辦公樓、會議中心，特別適用于高層建筑和地下工程，及船舶的起居和服務處所、控制站等。這些場所一般會具備以下一個或多個特點：人員密集、不易疏散、外部增援滅火與救生較困難、性質重要、火災危險性較大。
?
3. ? 組成

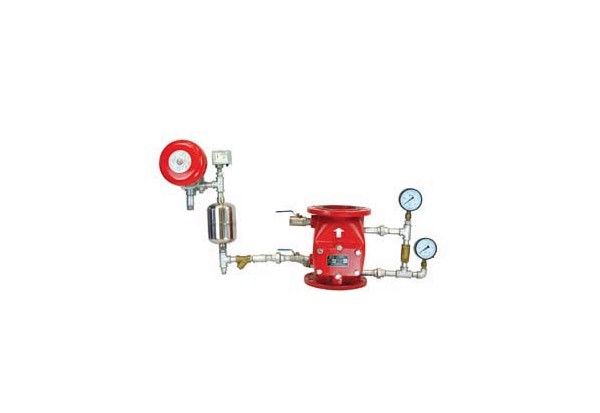

ZSFZ系列濕式報警閥主要由主閥、補償器、延遲器、壓力開關、水力警鈴等主要零部件組成。ZSJZA系列水流指示器（馬鞍型）由馬鞍座、槳片、微動開關等組成。
?
4.?? 工作原理
平時，濕式報警閥的主閥上下腔同時受到壓力水的作用，由于上腔下壓面積大于下腔，閥瓣處于關閉狀態，發生火災時，上腔壓力突然下降，閥瓣在下腔壓力水的作用下動作，濕式報警閥打開，其中主要的壓力水流通過報警閥后的主管、支管、水流指示器流向灑水噴頭，對保護區灑水滅火，同時，另一路壓力水流通過報警閥的報警管路，驅動水力警鈴和壓力開關動作，發出報警信號，并啟動消防水泵，持續供水。安裝在支管的水流指示器，平時漿片處于靜止狀態，系統動作后，漿片在壓力水流的作用下動作，觸發微動開關發出報警信號。
?
5.?? 技術參數
ZSFZ系列濕式報警閥技術參數
型???號 | ZSFZ100 | ZSFZ150 | ZSZF200 |
進出口通徑 | 100 | 150 | 200 |
當量長度 | 8.5 | 9.1 | 12.5 |
報警流量(L/min) | 0.14MPa | 30 | 35 |
0.7MPa | 50 | 67 |
1.2MPa | 70 | 92 |
1.6MPa | 80 | 104 |
額定工作壓力(MPa) | 1.6 |
進出口法蘭 | GB/T9113-2010 |
閥體材料 | 陸用：QT400-15???船用：S30408 |
壓力開關 | 動作壓力：0.035MPa-0.05MPa?觸點容量：220VAC 0.5A或24VDC 1A |
結構長度 | 270 | 346 | 432 |
|
|
|
|
|
|
?
ZSJZA系列水流指示器技術參數
名稱 | 型??號 | 通徑 | 結構長度 (mm) | 最大工作壓力（MPa） | 連接形式 | 主件 材料 |
水流指示器（馬鞍型） | ZSJZ 80A | 80 | --- |
| 馬鞍 | ZAlSi7MgA |
ZSJZ 100A | 100 | --- | 馬鞍 |
ZSJZ 150A | 150 | --- | 馬鞍 |
?
6.? 特點
ZSFZ系列濕式報警閥具有耐腐蝕性能好，安裝、使用維護方便等優點，并可同時滿足垂直和水平安裝要求。
ZSJZA系列水流指示器（馬鞍型），結構簡單，安裝極其方便。
?
?
